一、原理介紹

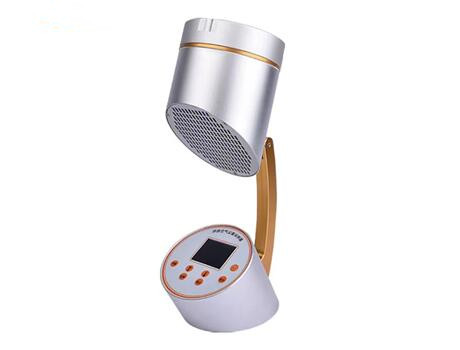

FKC-1型浮游空氣塵菌采樣器是一種高效的多孔吸入式塵菌采樣器。它根據等速采樣理論設計, 采樣直接, 采集頭入口風速與潔凈室內風速基本一致, 能更準確地反映潔凈室內的微生物濃度。采樣時，帶塵菌空氣高速通過微孔，被均勻撞擊在培養皿內的瓊脂表面；這些活體微生物在瓊脂表面獲得營養均勻和充分，在培養過程中，快速發生動態再水化過程，高速生長，從而更快得出結果。

二、使用環境

1． 溫度：10--55℃

2． 相對濕度：10--90﹪RH

3． 大氣壓力：80—110kPa

4． 最大含塵濃度：100000000顆/ m3@0.5μm 或0.2mg/m3

三、主要特征及參數

1． 采樣頭為無數微孔，使微生物均勻分布在瓊脂表面，減少了塵菌重疊，降低了微生物計數誤差。

2． 采樣流量：100L/min。

3． 采樣頭口流速：0.38m/s  與潔凈室內風速基本相同(等速采樣)。

4． 采樣量可從0.001—9.999m3任意設定。

5． 使用標準通用培養皿Φ90*15

6． 電源：DC16.8V，充好電后可連續工作7h。

7． 外形尺寸： Φ120*325 。

8． 重量：3.0kg

四、結構特點說明

1．采樣器由上下兩部分組成，上部為采樣頭、培養皿座、采樣泵、采樣泵座、采樣泵電源。下部為控制板、存儲器、LCD顯示器、鍵盤、電池組件。

2．采樣器可交直流兩用，儀器的后下方有電源插孔和數據線接口，當直流使用時打開開關由電池供電；當交流使用時將隨機配置的16.8V電源適配器插入上述插孔，當開關未打開時此時處于充電狀態，當開關打開時，由16.8V電源適配器供電并維持充電狀態。

五、操作說明

1、將采樣口、培養皿及外罩用消毒液消毒或紫外線滅菌。

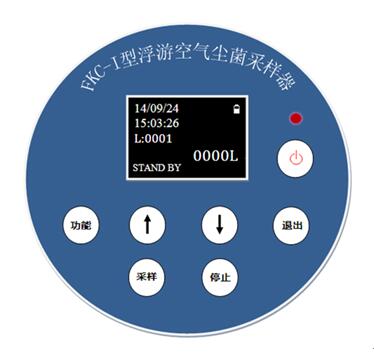

2、按主機面板設置的功能（如圖1）

圖1

（1）開機后主界面顯示（如圖1），“17/10/22”表示日期，“10:25:27”

表示時間，“L：0007”表示采樣序號?！癝TANDBY”表示此時狀態為準備啟動?！?000L”表示實時采樣流量。

（2）數據查詢：當處在“STANDBY”狀態時按“停止”鍵“STANDBY”變?yōu)椤癚UERY”時，按“ 上”,“下 ”鍵可查詢歷史數據。如若在“PAUSE”狀態下，需按兩次“停止”鍵進入數據查詢狀態。

（3）采樣：當處在“STANDBY”狀態時，按“采樣”鍵，可直接進入采樣狀態。當處在“QUERY”狀態時按“停止”鍵，使其進入“STANDBY”狀態，方可采樣。

（4）暫停：當儀器在采樣時，長按2秒“停止”鍵，儀器進入暫停狀態，此時狀態顯示為“PAUSE”。如若繼續采樣，按“采樣”鍵即可繼續采樣。如若重新采樣，則在“PAUSE”狀態下再次按“停止”鍵即可進入“STANDBY”狀態，按“采樣”進行重新采樣。

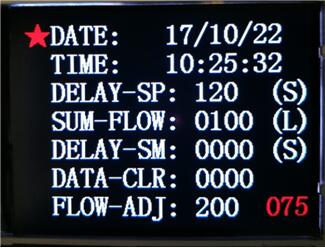

（5）在主界面狀態時，按“功能”即可進入設置界面（如圖2）。

圖2

（6）在設置界面的狀態下，再次按“功能”鍵即可設置參數，按“下”鍵可調節光標的位置，按“上”鍵調整數值。按“功能”保存，按“退出”

鍵返回主界面進行工作。

 A、“DATE:17/10/22”是表示日期

 B、“TIME:10:25:32”是表示時間

 C、“DELAY-SP：120 (S)”是表示屏保延遲時間，單位：秒；

 D、“SUM-FLOW：0100 (L)”是表示設置的采樣體積，單位：升；

 E、“DELAY-SM：0000 (S)”是表示采樣延時時間，單位：秒；

 F、“DATA-CLR：0000”是表示清除數據，輸入密碼“1234”后，

按“功能”鍵即可清除全部歷史數據。

G、“FLOW-ADJ”是表示調節采樣風機轉速的參數（出廠設置，僅

限校準使用，客戶不可擅自改動）

3、注意事項：

（1）本儀器如出現故障請及時與本公司聯系，切勿自行拆卸。

（2）搬動主機時，應先拔掉電源插頭，要求小心平穩移動，切勿倒置，以免損壞儀器。

（3）本儀器有具有電池電量顯示及保護功能：當電池電量低時，不允許進行采樣操作。此時按“采樣”鍵，電池電量符號會(huì )顯示紅色，需盡快進行充電。

（4）當儀器進入“屏?！睜顟B(tài)后，現象為液晶屏黑屏，同時電源指示燈閃爍；此時，可按動除“電源”鍵以外的任意鍵，進行喚醒。（在功能設置頁面下，屏保功能無效）

（5）當在采樣狀態下，采樣體積達到設定值時，儀器會(huì )發出一聲長“嘀”音進行提示，同時停止采樣，進入“QUERY”狀態。

六、附件：

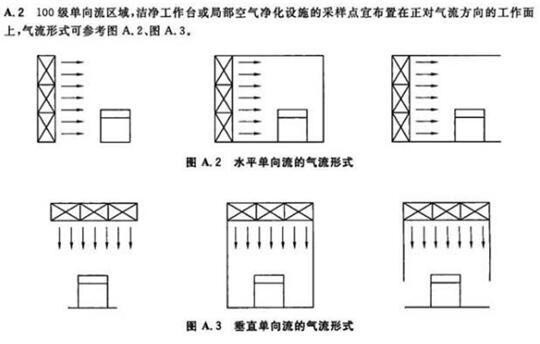

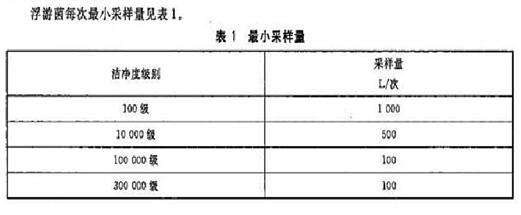

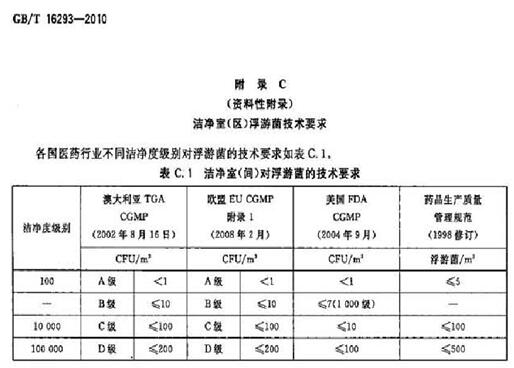

（1） 區域的環境參數

為了保證生產質量，防止生產環境對藥品的污染，生產區域空間必須滿足規定的環境標準。

藥品區域應以微粒和微生物為主要控制對象，同時還應對環境的溫度、濕度、新鮮空氣量、壓差、照度、噪聲等參數作出必要的規定。

藥品生產潔凈室（區）的空氣潔凈度劃分為四個級別。

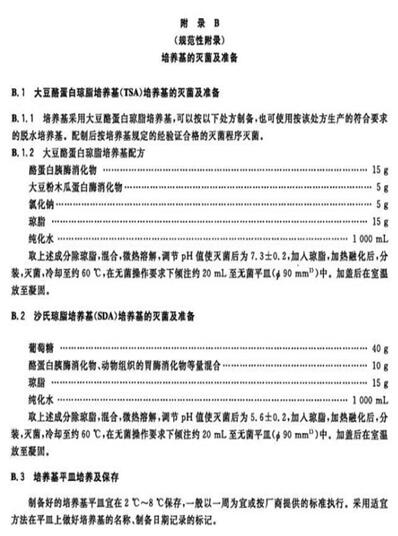

（2）培養基的滅菌及準備

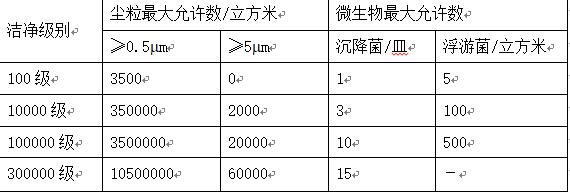

潔凈室（區）空氣潔凈度級別表

注：潔凈室（區）空氣潔凈度的測試一般以靜態條件為依據。

摘自醫藥工業潔凈廠房設計規范。
