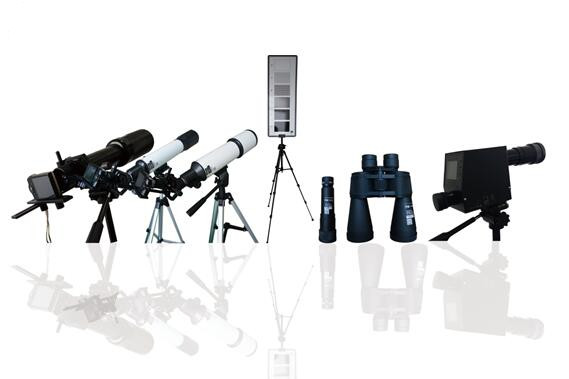

SC-LG710型林格曼望遠鏡把各國通用的標準林格曼煙氣濃度圖縮制在一塊玻璃上，從而對煙氣黑度進行監測。將在望遠鏡目鏡中看到或由數碼照相機拍攝到的煙氣與林格曼煙氣濃度圖直接作對比，即可確定煙氣的黑度等級。望遠鏡林格曼煙氣黑度圖將標準林格曼煙氣黑度圖縮制在望遠鏡分劃板上一側，由5 個不同網格黑度的小塊組成，黑色條格的面積占20%為1 級，占40%為2 級，占60%為3 級，占80%為4 級，占100%為5 級，林格曼黑度0級為分劃板的透明背景。

HJ1287—2023固定污染源廢氣煙氣黑度的測定林格曼望遠鏡法注：觀測煙羽時，肉眼通過目鏡看到的林格曼黑度圖呈均勻灰度。

林格曼望遠鏡觀測方法

6.1 觀測位置和條件

6.1.1 觀測應在光照充足的白天進行，雨雪天、霧天，嚴重陰、霾天及風速大于4.5 m/s 等不適宜氣象條件下不應進行觀測。

6.1.2 觀測煙羽的部位應選擇在煙囪出口煙氣黑度最大的地方。

6.1.3 觀測者與煙囪的距離一般在30 m～1000 m 為宜，應確保清晰觀察到煙氣的排放情況。

6.1.4 觀測煙羽視野范圍內無障礙物阻擋，觀測仰視角一般不大于45°。

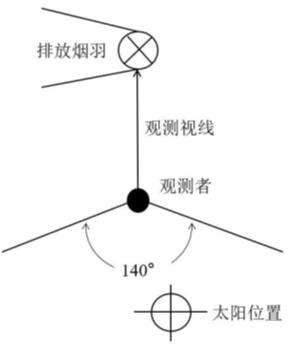

6.1.5 觀測者視線宜盡量與煙羽飄動的方向垂直，如在較強太陽光照射下觀測，光線不應來自觀測者前方，太陽位置宜在觀測者后方140°角范圍內，見圖2。

林格曼數碼測煙望遠鏡觀測步驟

6.2.1 選定適宜的觀測位置，將林格曼望遠鏡的鏡頭，對準煙囪出口被測煙羽，調節目鏡焦距，使分劃板上的林格曼黑度圖每個方塊呈現均勻的灰度，觀察到的煙羽在林格曼黑度圖側方清晰成像。

6.2.2 將通過林格曼望遠鏡觀察到的煙氣與望遠鏡林格曼黑度圖進行比較，確定煙氣的林格曼黑度級數。

6.2.3 如煙氣黑度處于2 個林格曼黑度級數之間，可估讀0.5 林格曼黑度級數。

6.2.4 連續觀測30 min，一般情況每1 min 觀測4 次，每15 s 觀測1 次。對于煙氣排放穩定的污染源，可減少觀測頻次，每1 min 觀測2 次，每30 s 觀測1 次。每次觀測記錄的數據反映觀測時間段內的煙氣黑度。

6.2.5 觀測中出現5 級林格曼黑度時，停止觀測，做好記錄。

6.2.6 觀測結果≥1 級林格曼黑度時，可采用拍照或錄視頻等手段記錄觀測過程。

圖2 觀測視線與太陽位置示意圖

7 現場觀測記錄

7.1 觀測記錄內容

觀測者現場填寫觀測記錄，記錄內容包括（但不限于）觀測日期、污染源信息、林格曼望遠鏡儀器型號及編號、觀測方法依據、觀測點位置、觀測條件、觀測時間和觀測結果等?？蓞⒄樟指衤h鏡煙氣黑度觀測記錄表（見附錄B）填寫。

7.2 觀測結果記錄要求

按6.2.4 的規定，每次觀測記錄1 個讀數，觀測結束統計累計次數及累計時間。

8 結果計算與表示

8.1 結果計算

8.1.1 分別統計每一黑度級別出現的累計次數和時間，煙氣黑度按30 min 內出現累計時間超過2 min的最大林格曼黑度級計。

8.1.2 觀測中出現5 級林格曼黑度時，煙氣黑度直接按5 級計。

8.2 結果表示
