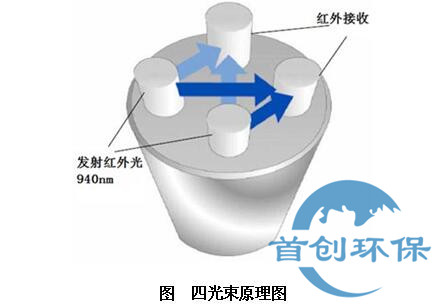

首創(chuàng )SC-SIR100B型光電式懸浮物測定儀的傳感器使用了四光束技術，如圖中示意。采用四光束技術利用兩個發射器和兩個檢測器，每個發射器發送的光線經過透射后照射到兩個檢測器上，這樣就產生一系列的光路，得到一個數據矩陣，然后通過分析這些數據信號，即可得到介質中懸浮物的準確濃度，并能有效消除干擾，補償因污染產生的偏差，使儀器能在較惡劣的環境中工作。
注：紅外接收采用高精度的940nm光強轉換為頻率的集成電路芯片，使接收到的光強轉變?yōu)閿底中盘枴?/div>
四、技術參數：
主機參數：
1、測量范圍：0～9999mg/L；0～50g/L；0～500g/L
2、精確度：±1%FS
3、分辨率：0.01g/L 或1mg/L
4、重復性：±1％
5、流速范圍：0.3 ～3 m/s
6、功率：15 VA；
7、供電電源：AC220V，50/60 Hz；DC24V(可選)
8、溫度范圍：-20℃～55℃
9、輸出：1路4～20mA電流信號隔離輸出，最大負載750歐姆；
2個報警信號繼電器，容量220VAC/2A，輸出可由用戶設置；
1個沖洗時間繼電器，容量220VAC/2A，時間可由用戶設置。
10、測量單位：g/L和mg/L兩種可選擇。
11、外殼：ABS/PVC工程塑料
12、防護等級：IP65
13、重量：1.5 kg

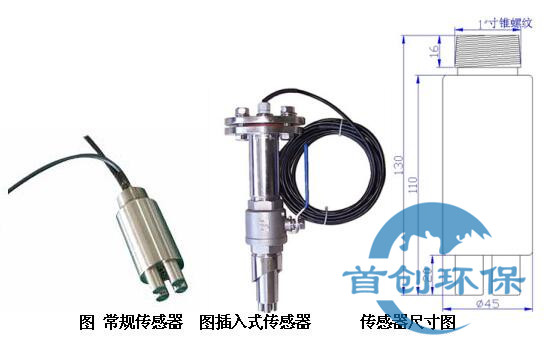

傳感器參數：
1、溫度范圍：0℃～80℃
2、壓 力：≤10 bar
3、材 質：316不銹鋼、ABS、K9光學玻璃
4、防護等級：IP68
5、電纜長度：10m（最長50米）
6、重 量：1.2 kg
五、產品特點：
1、多光束相互補償技術，消除光窗沾污造成的測量誤差；
2、空氣自清洗功能，基本免維護；（用戶可選空氣吹掃裝置，壓力0.7-3.4Bar，通過1/4"聚丙烯管連接傳感器接口。用戶自備電磁閥。）
3、測量方式自動轉換適應大量程范圍；
4、數字化傳感器，信號處理集成在傳感器中，大大提高了測量的可靠性和穩定性；
5、光學帶通濾波和調制的激發光有效避免環境光對測量的影響；
2、主機部分：

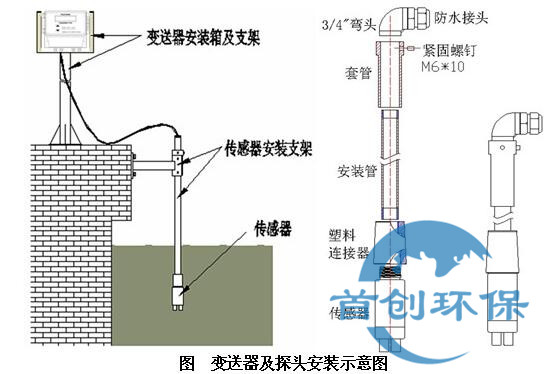

注意：投入式安裝時，傳感器一定要安裝在安裝支架上，不可以用傳感器的電纜將傳感器懸掛在水中。傳感器應浸沒至水面下不小于30cm 的深度，并避免陽光直射。

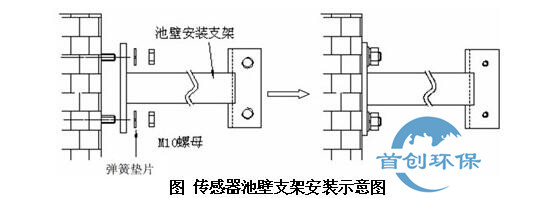

a、首先在安裝傳感器的池壁合適位置打入四個M10 鋼制膨脹螺栓，將如下圖所示的傳感器池壁安裝支架通過M10 螺母和彈簧墊片固定在池壁的螺栓上，安裝完成后如下圖中右圖所示。
