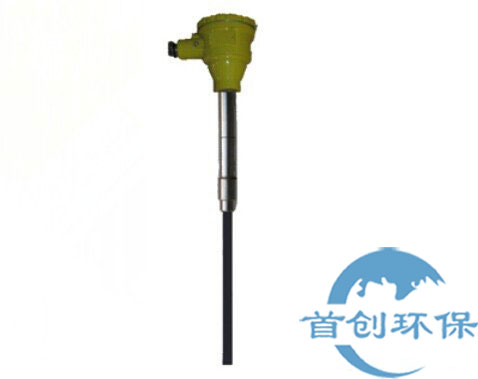

一、產品簡介：
BDM-H型一體化智能型粉塵濃度在線測量系統，由我公司研發生產，并獲得實用新型專利，廣泛應用于冶金、發電、水泥等行業氣固兩相流的含塵量在線測量。
主要使用場所：TRT發電，濕法除塵，除塵總管，電除塵或其他除塵場所。
工作原理：含有粉塵顆粒的氣固兩相流體在輸送過程中，由于粉塵顆粒與粉塵顆粒、粉塵顆粒與管道內壁的碰撞和摩擦，將使粉塵顆粒帶上電荷，形成靜電場。當帶電粉塵顆粒通過測量電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號：此交流電信號的大小和粉塵質量含量成正比。通過對此信號進一步放大、運算處理，從而JQ測量出粉塵濃度（mg/Nm3）。智能電路設計，有三路報警，可任意設置。
二、BDM-H型一體化智能型粉塵濃度在線測量系統特點：
1、一體化結構，抗干擾性能高。
2、測量精度高。
3、測量電極采用進口材質噴涂，具有更強的耐高溫、抗腐蝕和防粘附能力。
4、變送器主體采用專利設計，氣密連接件嚴防被測氣體泄漏。
5、變送器具有自動調零功能，有效避免零漂。
6、變送器采用無極性DC 24V供電，防止接線失誤損壞設備的可能性。
7、智能電路設計，三路報警輸出，報警值可以任意設定。
三、BDM-H型一體化智能型粉塵濃度在線測量系統技術指標：
1、環境溫度：-40℃～80℃（電子部件）
2、環境濕度：45%～95%RH
3、介質壓力：<2.5MPa
4、介質溫度：-50℃～260℃（標準型）
5、粉塵顆粒：標稱直徑0.1μm～200μm
6、測量量程：0-100mg/Nm3（標準型）
7、測量精度：±2.5%
8、插入長度：L=800mm（標準型），可根據要求定做
9、輸出方式：四線制DC 4-20mA
10、電源電壓：DC 24V±10%
11、防護等級：IP65
12、防爆等級：本安型
13、故障報警：繼電器輸出 3A常開/常閉觸點
14、下限值L1報警：繼電器輸出 3A常開/常閉觸點
15、上限值L2報警：繼電器輸出 3A常開/常閉觸點
16、變送器功耗：小于1W
四、接線方式:
BDM-H智能型粉塵濃度變送器可與任何DC 4-20mA輸入的指示、記錄與調節儀表、PLC、DCS計算機等組成系統，當所組成系統的儀表不能提供24VDC電源時，由外部提供。三路輸出報警，觸電容量3A常開/常閉觸電。
五、外形尺寸：
安裝時需在被測管道上開Φ28孔，然后將焊接底座焊接到被測官道上。焊接底座和主體之間為M27*2螺紋連接。

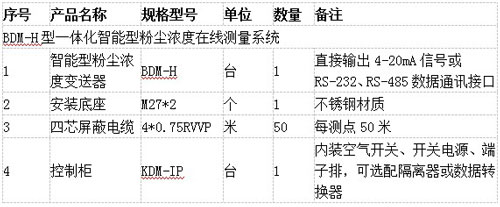

六、系統組成
產品型號：煙道管道粉塵測定儀
